Temperatur-Messung im OLYMPUS-Experiment
Bilder der Messpunkte
No: 1 |
Low [37KB, 523x392]

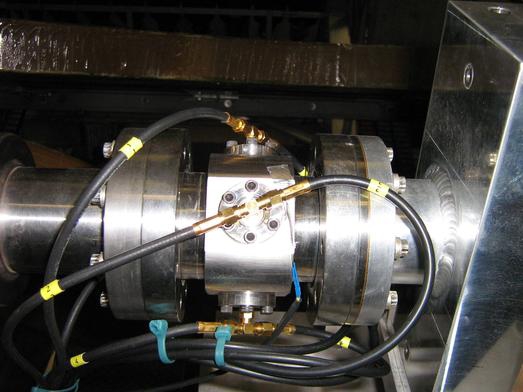

PT100-Sensoren: 1Target_1BPM und 2Target_ABlock
1Target_1BPM befindet sich rechts oben am BPM.
Der Sensor 2Target_ABlock befindet sich links oben auf dem Alublock der Target-Zelle.
No: 2 |
Low [23KB, 523x392]

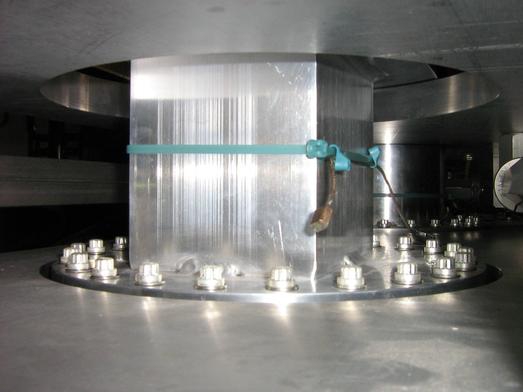

PT100-Sensor: 3Target_RLuft
Dieser misst die Raumluft unterhalb der Target-Zelle.
No: 3 |
Low [33KB, 523x392]
PT100-Sensor: 4Target_2BPM
Misst die Temperatur oberhalb am BPM.
No: 4 |
Low [20KB, 523x392]

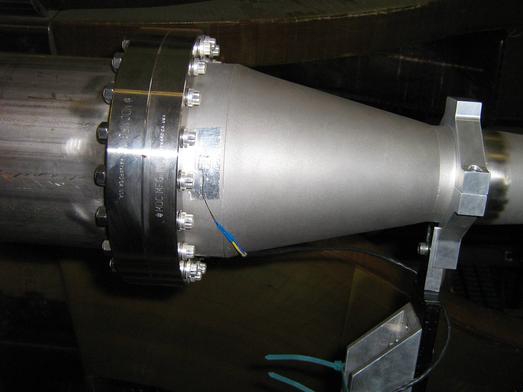

PT100-Sensor: 5Target_VAu
Misst die Kammertemperatur an der Ringaussenseite.
No: 5 |
Low [45KB, 523x698]

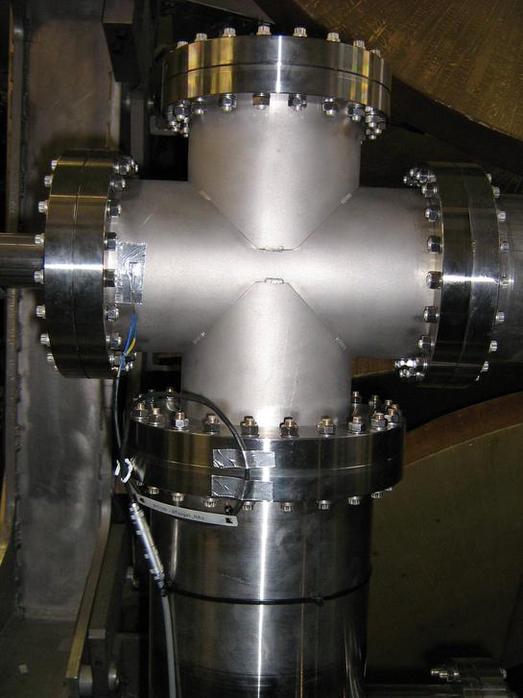

PT100-Sensor: 6Target_HAu
Dieser PT100-Sensor misst die Kammertemperatur an dem Flansch der
Turbo-Vakuumpumpe an der Ringaussenseite.
No: 6 |
Low [72KB, 408x1038]

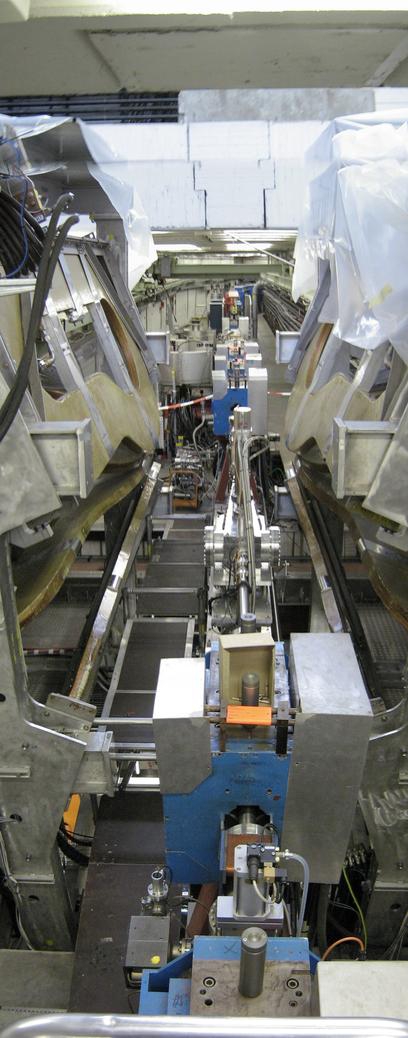

Experiement OLYMPUS offen:
Blick in Strahlrichtung
