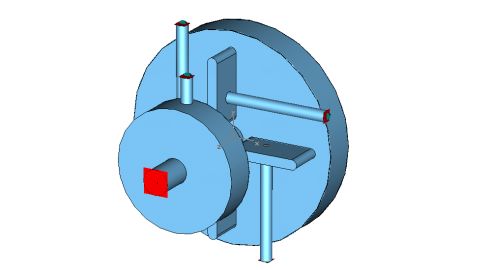

In diesem Bild wird nur der Bereich dargestellt, der das Vakuum umrahmt.
Cavity BPM
Resonanter Strahllagemonitor (Cavity BPM)
Resonanter Strahllagemonitor (Cavity BPM)
Maschine, Diagnose und Instrumentierung
Resonanter Strahllagemonitor (Cavity BPM)
Resonanter Strahllagemonitor (Cavity BPM)
Funktionsweise
Dipol-Resonator
erzeugt strahllage- und ladungsabhängiges Signal
Referenz Resonator
erzeugt ladungsabhängiges Signal

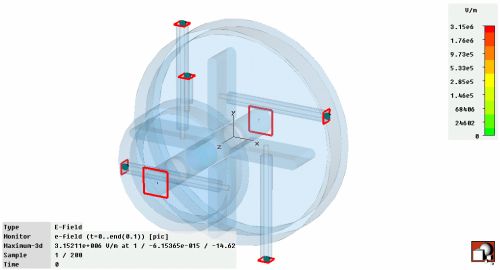

Elektronen-Bunch induziert elektrisches Feld in beide Resonatoren
Viele elektromagnetische Moden werden durch den Elektronenstrahl in den Resonatoren induziert. Hier werden alle gemeinsam dargestellt.

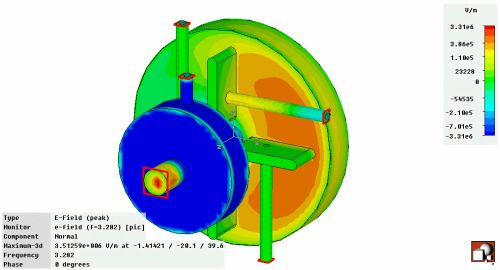

Bei der Resonanzfrequenz propagieren die Felder zu den Ports
Der Mode des Dipolresonators wird durch den Schlitz selektiert, hier nur eine Strahllage in x, der Mode kann in den oberen und unteren Schlitz propagieren; anschliessend zu den Anschlüssen
Der erste Mode des Referenzresonators liefert das ladungsabhängige Signal.
